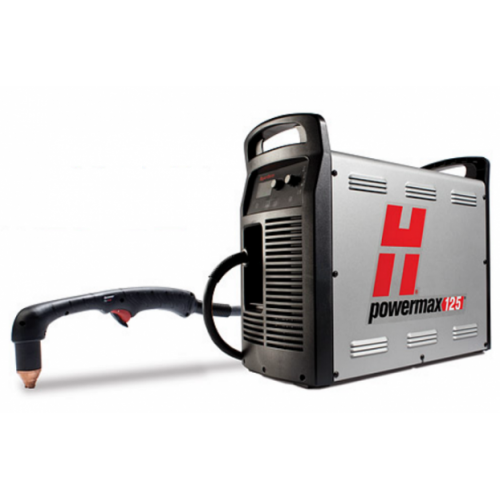

Система плазменной резки Powermax 125

Максимальная производительность

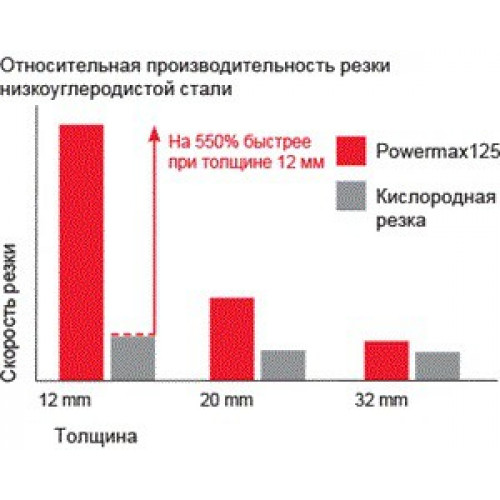

• Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в пять раз выше по сравнению с аналогичным показателем для кислородной резки
• Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
• Благодаря 100 %-ному рабочему циклу продолжительность непрерывного выполнения резки максимизирована
• Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе

Простота использования для резки и строжки

• Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
• Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
• Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки

Более низкие эксплуатационные затраты

• Срок службы расходных деталей до четырех раз выше по сравнению с другими системами в данном диапазоне силы тока
• Функция определения окончания срока службы электрода позволяет предотвратить повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода

Разработана для выполнения тяжелых заданий

• Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
• Резаки Duramax™ Hyamp характеризуются высокой ударопрочностью и термостойкостью

Технические характеристики

Параметр	Значение
Значения входного напряжения, В	400 (3~400)
Входной ток при 21,9 кВт , А	36
Выходной ток , А	30-125
Номинальное выходное напряжение, В	175 В постоянного тока
Рабочий цикл при 40 °C , В	100% при 125 А (400 В)
Напряжение холостого хода, В	305
Габариты с ручками (ГхШхВ), мм	592х274х508
Масса с резаком 7,6 м, кг	48,9
Источник газа	чистый, сухой, обезжиренный воздух или азот
Рекомендуемая скорость потока и давление газа на входе	Резка: 260 л/мин при 5,9 бар Строжка: 212 л/мин при 4,1 бар
Длина входящего силового кабеля , м	3
Тип источника тока	инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
Требования к приводу двигателя	40 кВт для полного вывода 125А

Плазматроны (резаки) для контактной резки:
1.Резаки Duramax Hyamp - Ручной - 15°°
Длина кабеля: 7.6 M (25'), 15.2 M (50'), 22.8 M (75')


2.Резаки Duramax Hyamp - Ручной - 85°
Длина кабеля: 7.6 M (25'), 15.2 M (50'), 22.8 M (75')


Плазматроны для механизированной резки
1.Резаки Duramax Hyamp - Mini machine - 180°
Длина кабеля: 4.5 M (15'), 7.6 M (25'), 10.7 M (35'), 15.2 M (50')


2. Резаки Duramax Hyamp - Mеханизированный - 180°
Длина кабеля: 4.5 M (15'), 7.6 M (25'), 10.7 M (35'), 15.2 M (50'), 22.8 M (75')


Плазматроны для роботизированной резки
1. Резаки Duramax Hyamp - роботизированные - 45°
Длина кабеля: 7.6 M (25'), 15.2 M (50')

3. Резаки Duramax Hyamp - роботизированные - 90°
Длина кабеля: 7.6 M (25'), 15.2 M (50')

4.Резаки Duramax Hyamp - роботизированные - 180°
Длина кабеля: 7.6 M (25'), 15.2 M (50')

Варианты резаков

Длина кабеля	Ручной		Механизированный		Роботизированный
	85°	15°	180°	мини 180°	45°	90°	180°
4,5м			059519	059514
7,6 м	059492	059495	059520	059515	059564	059565	059566
10,7 м			059521	059516
15,2 м	059493	059496	059522	059517
22,8 м	059494	059497	059523

Варианты источников тока

Наименование	Источник тока с портом CPC и настраиваемым коэффициентом трансформации	Источник тока с портом CPC, настраиваемым коэффициентом трансформации и интерфейсом последовательного порта (RS-485)
400 В CE	059486	059487

* В комплект не входит сетевой шнур.

Варианты конфигурации систем, которые включают источник тока, резак и рабочий кабель

Варианты	Артикул
Источник Powermax 125 с CPC портом+ резак ручной 85°, 7,6 м	059526
Источник Powermax 125 с CPC портом + резак ручной 85°, 15,2 м	059527
Источник Powermax 125 с CPC + резаки ручные 85° и 15°, 7,6 м без дистанционного подвесного выключателя	059528
Источник Powermax 125 с CPC + резаки ручные 85° и 15°, 15,2 м без дистанционного подвесного выключателя	059572
Источник Powermax 125 с CPC + резак механизированный полноразмерный 180° , 7,6 м, с дистанционным подвесным выключателем	059530
Источник Powermax 125 с CPC + резак механизированный полноразмерный 180° , 15,2 м, с дистанционным подвесным выключателем	059531
Источник Powermax 125 с CPC + ручной резак 85° +резак механизированный полноразмерный 180° , 15,2 м/7,6м, с дистанционным подвесным выключателем	059529
Источник Powermax 125 с CPC + последовательный порт+ резак механизированный полноразмерный 180° , 7,6м, без дистанционного подвесного выключателя	059532
Источник Powermax 125 с CPC + последовательный порт+ резак механизированный полноразмерный 180° , 7,6м, без дистанционного подвесного выключателя (с кабелями входов-выходов)	059534
Источник Powermax 125 с CPC + последовательный порт+ резак механизированный полноразмерный 180° , 15,26м, без дистанционного подвесного выключателя	059533
Источник Powermax 125 с CPC + последовательный порт+ резак механизированный полноразмерный 180° , 15,2 м, без дистанционного подвесного выключателя (с кабелями входов-выходов)	059534

Начальные комплекты расходных деталей

	Ручная резка	Механизированная резка	Механизированная резка с чувствительным к сопротивлению кожухом
Комплект	428099	428100	428101

(См. соответствующий раздел по расходным деталями ниже, чтобы получить информацию обо всех доступных вариантах комплектов расходных деталей)

Расходные детали для резака

Тип расходных деталей	Тип резака	Сила тока	Защитный экран	Кожух	Сопло	Электрод	Завихритель
Контактная резка	Ручной	45	420172	220977	420158	220971	220997
		65	420172		420169
		125	420000		220975
Для механизи- рованных систем	Механизи- рованный	45	420168	220977 или 420156	420158	220971	220997
		65	420168		420169
		125/105	220976		220975
FineCut	Ручной Механи- зированный	45	420152	220977 или 420156	420151	220971	420159
							220997
Строжка	Ручной Механизи- рованный	30–125	420112	220977	420001	220971	220997

Powermax 125 представляет собой самую мощную и эффективную систему воздушно-плазменной резки во всем семействе аналогичных продуктов. Система обеспечивает резку металлов толщиной до 57 мм со скоростью 125 мм/мин. 100 %-ный рабочий цикл и надежность системы Powermax позволяют ей отлично справляться с самыми сложными заданиями по резке и строжке металла.

В комплект системы входят новые резаки Duramax™ Hyamp различной конфигурации. Благодаря этому, систему можно использовать в широком диапазоне работ по ручной резке, автоматической резке в портативном варианте, резке с использованием координатного стола, а также резки в труднодоступных местах и роботизированной резки и строжки. Технология Smart Sense™ автоматически корректирует давление газа в зависимости от режима резки и длины провода резака. Она также определяет окончание срока службы электрода, автоматически отключая питание резака во избежание возможного повреждения других деталей или заготовки.

Производительность ручной резки

Производительность	Толщина реза, мм	Скорость резки, мм/мин
Качественная	38 44	500 250
Разделительная (ручная)	57	125
Прожиг	25*	25*

* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака

Производительность строжки

Скорость съема металла, кг/час	Профиль кромки (Г*Ш), мм
12,52	4,3-7,9х6,1-9,9
